De rol van een kartonnen verfafleiderfilter in droge spuitcabines

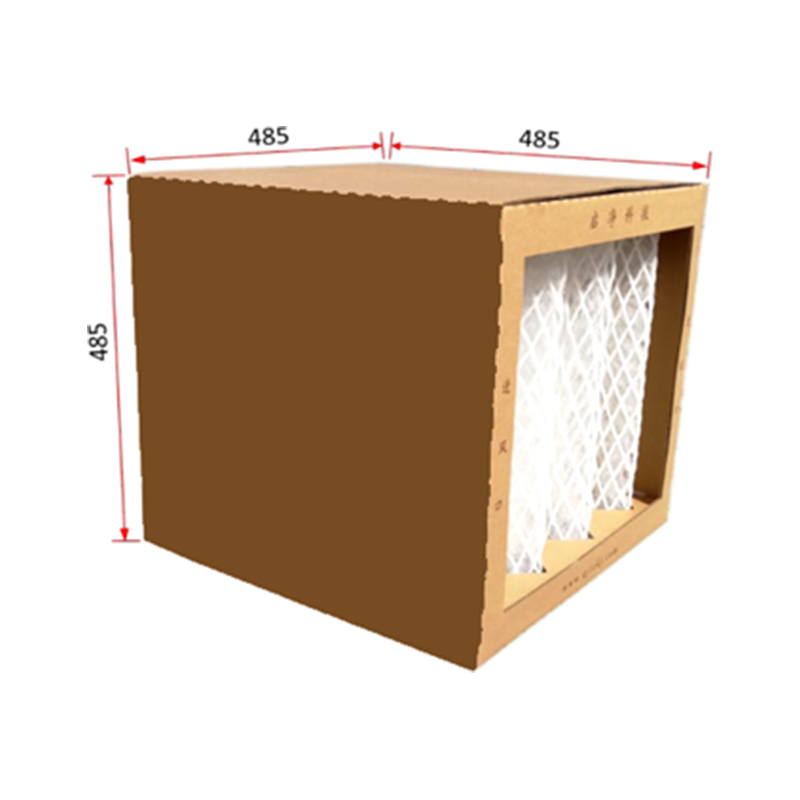

Droge spuitcabines vertrouwen op een effectieve opvang van overspray om uitlaatkanalen, ventilatoren en stroomafwaartse apparatuur vrij te houden van verfophopingen. EEN Kartonnen verfafleiderboxfilter voor droge spuitcabine is een wegwerpbare filtereenheid van golfkarton, ontworpen om verfdeeltjes op te vangen wanneer lucht uit de cabine wordt gezogen. De interne schotten in accordeonstijl creëren meerdere luchtkanalen, waardoor overspray wordt gedwongen in botsing te komen met de kartonnen oppervlakken waar het zich hecht, in plaats van door te dringen in het uitlaatsysteem.
Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd., gevestigd in Yancheng, Jiangsu, China, beslaat 35.000 vierkante meter met een maatschappelijk kapitaal van 58 miljoen yuan. Gebaseerd op meer dan 40 jaar ervaring in spuitcabines voor autocarrosserieën en verf- en bakcabines, levert het bedrijf filtratieverbruiksartikelen die zijn gebouwd om de hoge overspuitvolumes aan te kunnen die kenmerkend zijn voor droge spuitlakwerkzaamheden.
Het filtratieproces is gebaseerd op een combinatie van botsing en gerichte luchtstroom in plaats van op dichte vezelmedia.
1. Luchtomleiding
Met verf beladen lucht die het boxfilter binnenkomt, wordt door een zigzaggend intern kanaal geperst, gevormd door gevouwen kartonnen lagen, en verandert meerdere keren van richting terwijl het naar de uitlaatopening beweegt.
2. Botsing van deeltjes
Omdat verfdeeltjes meer traagheid met zich meedragen dan luchtmoleculen, kunnen ze de scherpe bochten in het kanaal niet volgen en in plaats daarvan slaan en aan het kartonnen oppervlak blijven kleven, waarbij ze zich geleidelijk ophopen als een vast residu.
3. Uitgang voor schone lucht
Zodra de deeltjes zijn verwijderd, verlaat de gereinigde luchtstroom het boxfilter en gaat verder naar de afzuigventilator van de cabine, waardoor het onderhoud wordt bevorderd stabiele afzuigluchtstroom gedurende de gehele spuitcyclus.
Boxfilterconfiguraties vergelijken
Kartonnen verfopvangboxfilters worden doorgaans aangeboden in verschillende dieptes en schottellingen, die de opvangefficiëntie en levensduur beïnvloeden. De onderstaande tabel geeft een overzicht van veelvoorkomende configuraties:
| Doosdiepte | Baffle-configuratie | Aanbevolen gebruik |
| 300 mm | Eentraps schot | Lichte retoucheerspuiten |
| 450 mm | Dubbeltraps schot | Standaard droogspuitcabines |
| 600 mm | Meertraps schot | Hoogvolume spuitlijnen voor autocarrosserieën |
Tabel: Filterconfiguraties voor kartonnen verfopvangboxen per diepte en toepassing
Diepere kasten met meer schottrappen bieden over het algemeen een hogere deeltjesvangst, maar introduceren ook een grotere luchtstroomweerstand, dus de configuratie moet overeenkomen met de ventilatorcapaciteit van de cabine.
- Biedt betrouwbare opvang van overspray zonder dat er water- of chemische behandelingssystemen nodig zijn
- Het wegwerpontwerp vereenvoudigt de verwijdering doordat de gehele verzadigde eenheid kan worden verwijderd en vervangen
- De lichtgewicht kartonnen constructie maakt hantering en installatie eenvoudig voor onderhoudspersoneel
- Compatibel met een breed scala aan uitlaatwandconfiguraties voor droge spuitcabines
Beste praktijken voor installatie en vervanging
De juiste installatierichting en tijdige vervanging zijn essentieel voor het behouden van consistente standprestaties.
- Installeer het boxfilter met de luchtstroompijlen in de juiste richting, passend bij de uitlaatstroom van de cabine
- Zorg ervoor dat de randen goed tegen de uitlaatwand zijn afgedicht om te voorkomen dat ongefilterde lucht het filter passeert
- Vervang het filter zodra de verfophoping de luchtstroomkanalen zichtbaar blokkeert of de cabinedrukwaarden merkbaar dalen
Veelgestelde vragen
Vraag 1: Hoe lang gaat een kartonnen verfopvangbakfilter doorgaans mee?
De levensduur is afhankelijk van het dagelijkse spuitvolume en het verftype, maar vervanging is doorgaans nodig zodra de kartonnen kanalen zichtbaar verstopt raken door opgedroogde spuitnevel.
Vraag 2: Kan dit boxfilter worden gebruikt met zowel poeder- als vloeibare verf?
Het is in de eerste plaats ontworpen voor droge spuitcabines waarin gebruik wordt gemaakt van vloeibare of op oplosmiddelen gebaseerde verven, waarbij de spuitdeeltjes kleverig genoeg blijven om aan de kartonnen schotten te hechten.
Vraag 3: Heeft het boxfilter invloed op de prestaties van de afzuigventilator?
Een correct gedimensioneerd en geïnstalleerd boxfilter zou de uitlaatluchtstroom niet significant moeten verminderen, maar een verstopt of te groot filter kan de weerstand verhogen en de ventilatormotor belasten.
